Rámeček

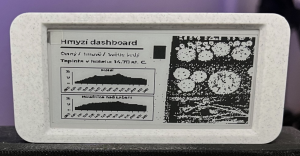

20240208-094950.jpegMožností do jakého rámečku umístit ePaper máte hned několik. Ať už se jedná kupovaný pouze předek rámečku pro vsazení a pověšení na zeď s tím, že elektroniku spolu s baterií musíte na jeho záda "nějak" přichytit, nebo o zapouzdřené rámečky, které vše skryjí.

Přímo k oficiální stavebnici Živého Obrazu nabízí LáskaKit svůj rámeček, který si od nich můžete nechat vyrobit nebo sami vytisknout.

Možnostem rámečků pro ePapery se také v samostatném článku věnuje chiptron.cz.

Rámečky bez 3D tisku

3D tisk

3D tisk je asi nejlepší varianta a nabízí spoustu možností. Během několika měsíců vznikla celá řada modelů.

10.2" ePaper

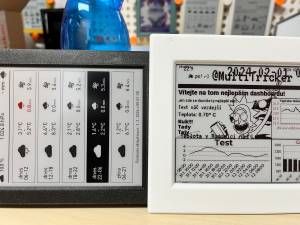

Autor: @MultiTricker
Model: Printables

Jednoduchý rámeček se zakulacenými rohy a otevřenými zády určený pro pověšení na zeď, který se vejde na tiskovou plochu MK3/MK4 (a obdobné).


7.5" ePaper

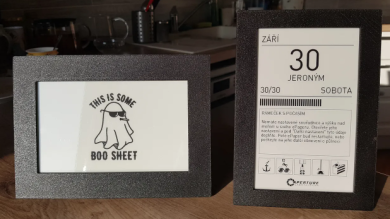

Autor: @WA_V
Modely na Printables - podle varianty přední strany:
All round
Bauhaus
Notches
Cubism

Nejlepší z dostupných rámečků. Vpředu velmi tenký estetický okraj, deska ani čidlo se nešroubuje, zadní záda jsou rovněž zacvakávací. Krásně vymyšlený a celkově kompaktní rámeček s možností nohy pro jeho postavení.

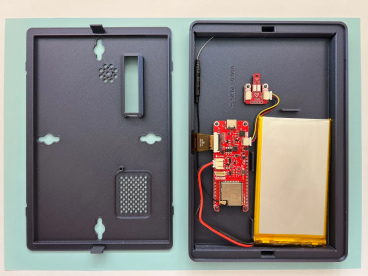

Autor: @dronecz
Model: Printables - varianta pro desku ESPink (LáskaKit)
Model: Printables - varianta pro desku ES3ink (dronecz)

Velmi robustní a skvěle vymyšlený rámeček se zaklapávací konstrukcí (šroubky jsou potřeba jen na uchycení desky) a print-in-place vyklápěcí nohou.



Autor: @LaskaKit
Model: GitHub

Rámeček od LáskaKitu k oficiální stavebnici Živého obrazu s místem pro čidlo. Skvěle vymyšlený, škoda jen asymetrických okrajů.



Autor: @AcaNerd73
Model: Printables - Na ležato a Printables - Na výšku

Ukázka toho, jak je možné vymyslet z fleku jednoduše geniální design s minimálními rámečky pro postavení na stůl pocházející z nejtvrdšího kraje a města republiky - z Bruntálu.


Autor: @MultiTricker
Modely:
Printables - novější verze pro ESPink i ES3ink
Printables - starší varianta pro ESPink kam se vejde ePaper s převodníkem (typicky sedmibarevný)
Printables - Remix of Faasteera, stojací rámeček pod úhlem

Prapůvodní první rámeček pro Živý obraz skládající se ze dvou částí, odhalená elektronika a nutnost ho sešroubovat (2.2x5 mm).


5.83" ePaper


Autor: Jan Zahradník
Model: Printables


5.65" ePaper


Autor: @MultiTricker
Model: Printables


4.2" ePaper


Autor: @MultiTricker
Model: Printables
+ Remix od Faasteera pro větší baterii: Printables
+ Varianta od Yourigha: https://www.printables.com/cs/model/719182-42-e-paper-desk-stand

Jednoduchý rámeček s otevřenými zády, který se snaží řešit rozložení elektroniky pootočením desky o cca 45 st. Je (jako vždy) dát extra pozor při manipulaci s flex kabelem, aby nedošlo k jeho poškození.


2.9" ePaper

Autor: @MultiTricker
Model: Printables

Rámeček pro LáskaKit ESPink-Shelf-2.9.


2.13" ePaper


Autor: @foxeelab
Model: Printables

Rámeček pro LáskaKit ESPink-Shelf-2.13 i v hlubší variantě pro větší baterii s volitelným větracím otvorem pro čidlo a manipulaci s on/off přepínačem.
